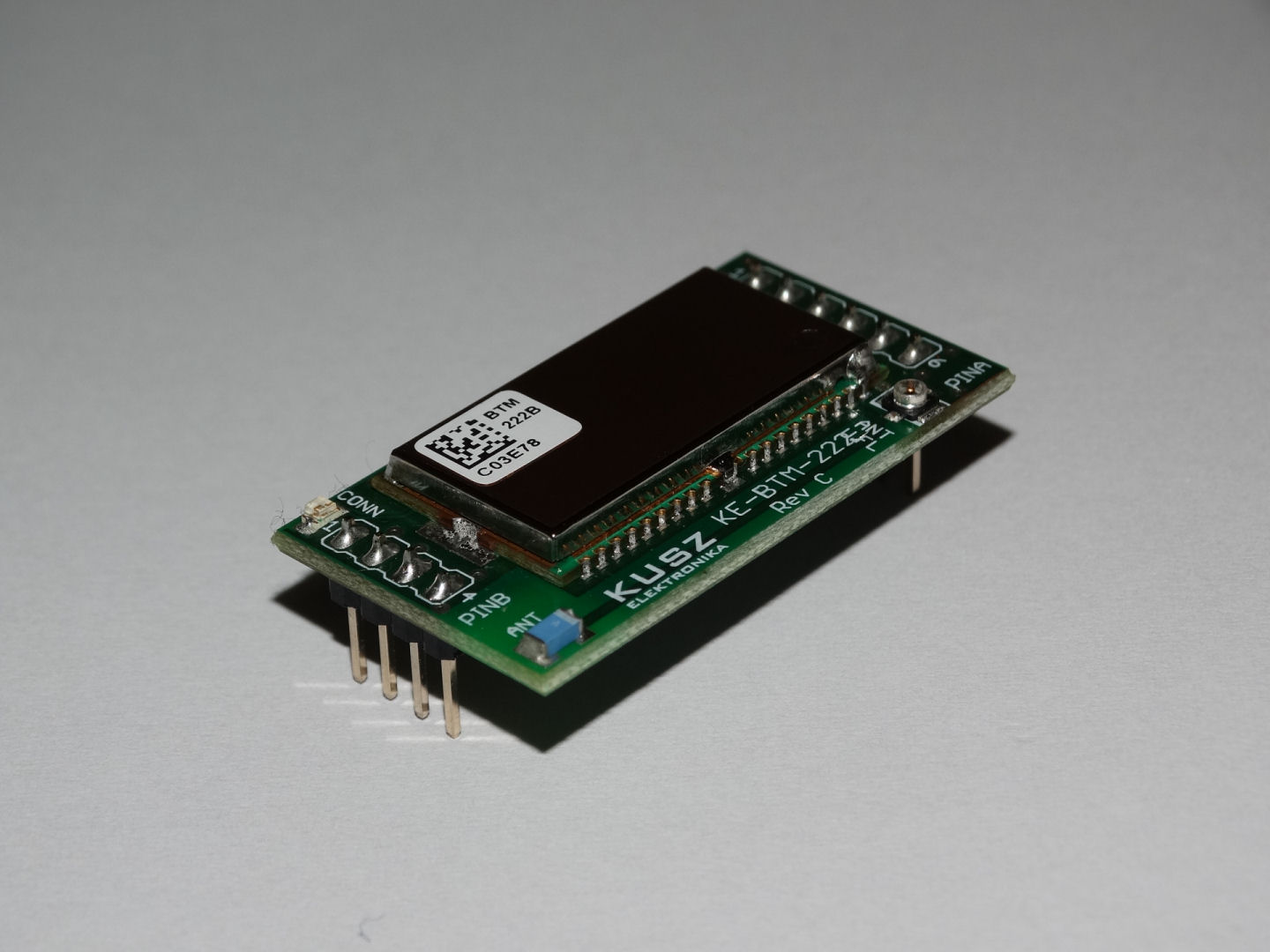

KE-BTM-222 - Moduł komunikacyjny Bluetooth 2.0+EDR

Uniwersalny moduł Bluetooth 2.0+EDR umożliwia komunikację urządzeń elektronicznych z komputerem PC, smartphone’m, innym urządzeniem wyposażonym w Bluetooth, lub innym urządzeniem wyposażonym w moduł KE-BTM-222 za pomocą protokołu SPP. Bogaty zestaw komend sterujących umożliwia konfiguracje kluczowych parametrów transmisji, a wykorzystanie wewnętrznych buforów nadawczo-odbiorczych pozwala na bezproblemowe połączenie urządzenia z mikrokontrolerem, bez konieczności używania układów dopasowujących poziomy napięć. Zastosowany w urządzeniu moduł BTM-222 produkowany przez Rayson, pracujący w klasie 1, pozwala na nawiązanie stabilnego połączenia na odległości powyżej 100 m.*

Moduł jest przeznaczony do implementacji w systemach transmitujących dane poprzez UART, w których występuje konieczność nawiązania połączenia radiowego z komputerem PC, smartphone’m lub dowolnym innym urządzeniem nadrzędnym wspierającym standard Bluetooth. Urządzenie może pracować w trybie SLAVE, w którym oczekuje na zainicjowanie połączenia poprzez układ nadrzędny, oraz w trybie MASTER, w którym moduł staje się urządzeniem nadrzędnym. Dzięki możliwości wyboru trybu pracy MASTER/SLAVE moduły mogą łączyć się pomiędzy sobą, a bezobsługowy, automatyczny sposób łączenia dwóch modułów umożliwia zastępowanie połączeń przewodowych w szeregowych interfejsach komunikacyjnych, takich jak np. RS-232 lub RS-485.

Podstawowa funkcjonalność:

Standard Bluetooth 2.0+EDR

Moc nadawcza do +18 dBm (Klasa 1)

Zasięg do 100 m*

Komunikacja poprzez wirtualny port szeregowy (SPP)

Wbudowana antena

Możliwość dołączenia anteny zewnętrznej poprzez gniazdo U-FL

Zasilanie napięciem 3,3 V lub napięciem 5 V (dwa niezależne piny zasilające)

Sterowanie przez interfejs RS-232 kompatybilny z napięciami z zakresu 2,5 V - 6 V, z maksymalna prędkością transmisji wynoszącą 921 600 bps

Konfiguracja poprzez UART za pośrednictwem komend AT

Wbudowana dioda LED informująca o statusie połączenia

Możliwość wyłączenia i resetowania sygnałem zewnętrznym

Niewielkie wymiary (22 x 41 x 15 mm), dopasowane do złącza K-SLOT oraz K-SLOT mini

Spełnia wymogi RoHS

Przykładowe zastosowania:

Systemy zdalnego sterowania

Alternatywa dla rozwiązań komunikacji radiowej pracującej w pasmach 433/868 MHz

"Brama" pozwalająca na komunikację urządzenia elektronicznego z komputerem/smartphone'm

Realizacja połączenia dla interfejsów RS232/RS422 w miejscach, gdzie położenie przewodu jest utrudnione - wirtualny "radiowy przewód" RS-232/RS-422

Inne aplikacje użytkowe i przemysłowe
