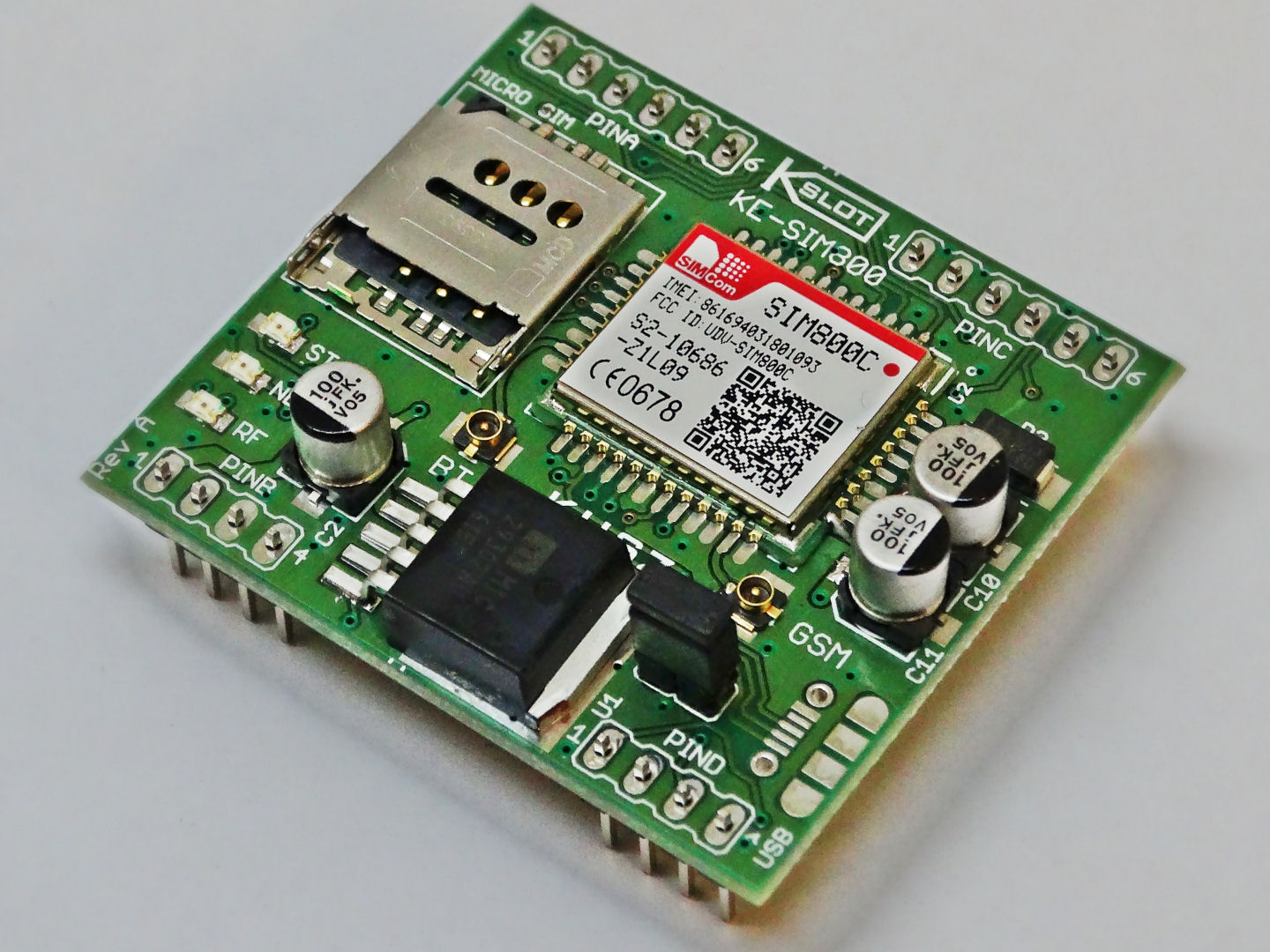

KE-SIM800 - Moduł komunikacyjny GSM/Bluetooth
Uniwersalny moduł komunikacyjny KE-SIM800 jest urządzeniem przeznaczonym do nawiązywania komunikacji z siecią GSM oraz z urządzeniami wspierającymi standard Bluetooth. Urządzenie jest zdolne do zestawiania połączeń głosowych poprzez sieć GSM, wysyłania i odbierania wiadomości SMS, MMS, e-mail oraz do zestawiania połączeń z Internetem za pośrednictwem GPRS. Urządzenie współpracuje z kartami micro SIM, oraz nie posiada blokady kart SIM, dzięki czemu można wykorzystywać karty dowolnego operatora. Dzięki wbudowanemu w moduł adapterowi Bluetooth możliwe jest nawiązywanie połączenia z urządzeniami wspierającymi ten standard. Uniwersalny moduł komunikacyjny GSM-Bluetooth oparty jest o układ scalony SIM800C produkowany przez firmę SIMCOM.
Moduł przeznaczony jest do zastosowania w systemach wymagających nawiązywania komunikacji z siecią GSM. Umożliwia rozbudowę wybranego systemu o możliwość wysyłania i odbierania wiadomości tekstowych SMS, nawiązywanie rozmów głosowych, oraz nawiązywanie połączenia z siecią Internet poprzez GPRS. Ponadto, moduł wyposażony jest w zintegrowany adapter Bluetooth w standardzie 3.0 obsługujący protokoły SPP, OPP, HFP/HSP. Dzięki temu, wykorzystując jedno złącze K-SLOT możliwe jest uzyskanie obu funkcjonalności, zarówno modułu GSM jak i modułu Bluetooth.
Podstawowa funkcjonalność:
Czterozakresowy moduł GSM/GPRS pracujący w pasmach 850/900/1800/1900 MHz
Obsługa połączeń głosowych oraz wiadomości SMS poprzez sieć GSM
Standard 2G - możliwość nawiązywania połączeń z Internetem poprzez GPRS (klasa 12/10)
Obsługa USSD
Wbudowany adapter Bluetooth 3.0, obsługujący protokoły SPP, OPP, HFP/HSP
Sterowanie przez interfejs RS-232 kompatybilny z napięciami z zakresu 2,5 V - 6 V
Obsługa i konfiguracja za pośrednictwem komend AT (zgodne z 3GPP TS 27.007, 27.005)
Automatyczne wykrywanie prędkości transmisji (auto-bauding)
Możliwość zasilania napięciem 5 V, lub napięciem 3,7 - 4,3 V (baterie Li-Ion, Li-Po)
Niski pobór energii, tryb oszczędzania energii
Wbudowane gniazdo karty micro SIM, obsługa kart SIM w standardzie 3 V oraz 1,8 V
Wbudowane złącza U-FL dla dołączenia zewnętrznych anten GSM oraz Bluetooth
Wbudowane diody LED informujące o statusie urządzenia, nawiązaniu połączenia z siecią, oraz transmisji
Wbudowany zegar czasu rzeczywistego z zewnętrznym zasilaniem
Wbudowany 10-bitowy przetwornik analogowo-cyfrowy zdolny do pomiaru napięcia z zakresu 0 - 2,8 V.
Niewielkie wymiary (45 x 41 x 15 mm), dopasowane do złącza K-SLOT
Spełnia wymogi RoHS
Przykładowe zastosowania:
Systemy powiadamiania zdalnego SMS
Systemy powiadamiania alarmowego
Systemy zdalnego sterowania oparte na transmisji GSM
Systemy wykorzystujące do komunikacji interfejs Bluetooth
"Brama" pozwalająca na komunikację urządzenia elektronicznego z Internetem
Pliki do pobrania
Dokumentacja techniczna
SIM800+Series_Bluetooth_Application+Note_v1.04
SIM800+Series_AT+Command+Manual_V1.09
Deklaracja zgodności RoHS
Programowanie i obsługa modułów GSM - Elektronika Praktyczna
Biblioteki Eagle
