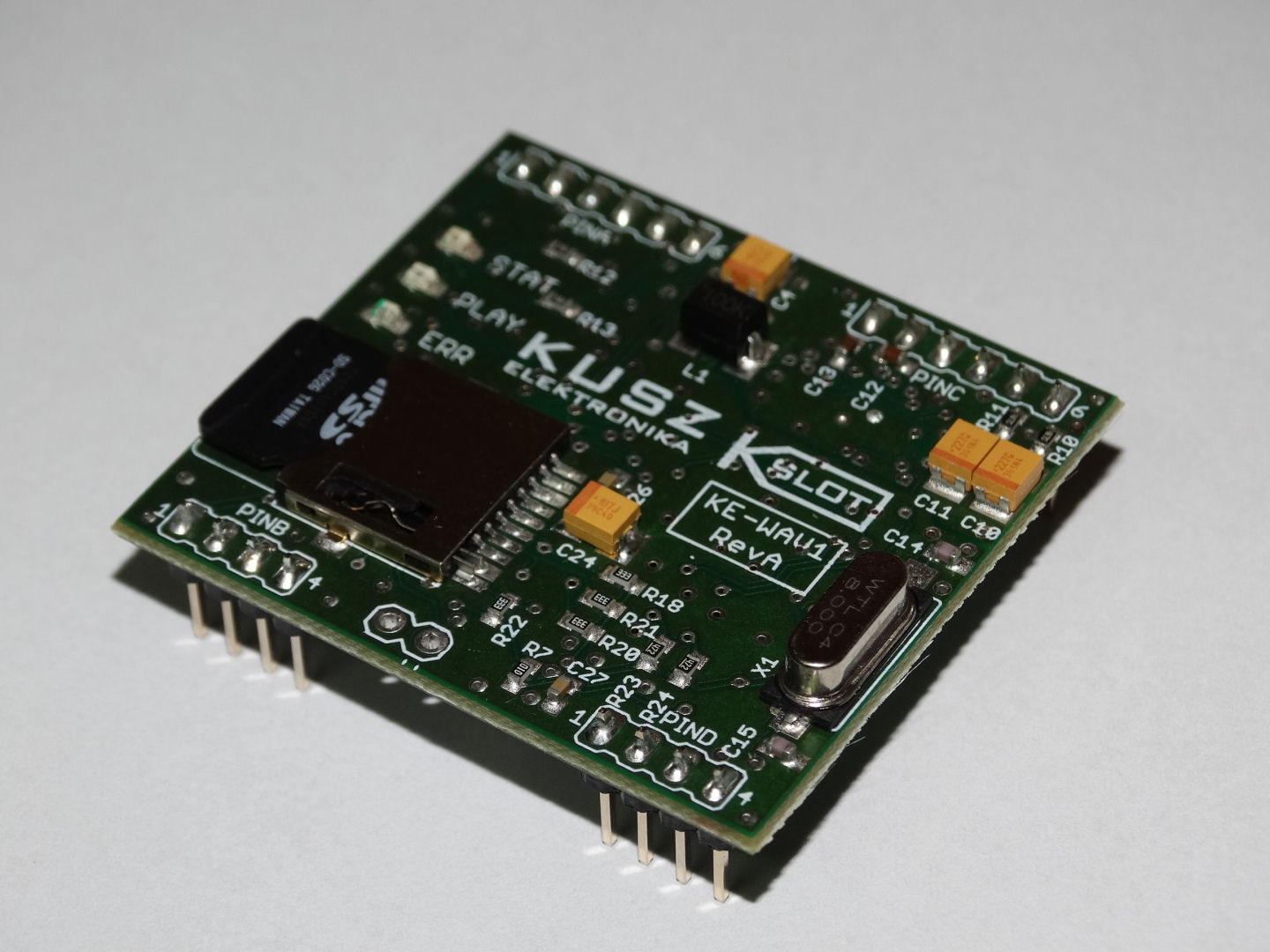

KE-WAV1 - Odtwarzacz plików dźwiękowych .wav

Uniwersalny odtwarzacz plików dźwiękowych KE-WAV1 jest komponentem elektronicznym, przeznaczonym do odtwarzania stereofonicznych plików .wav zapisanych na karcie pamięci MicroSD, z zachowaniem wysokiej wierności i jakości odtwarzania. Urządzenie zdolne jest do odtwarzania 16-bitowych plików dźwiękowych zapisanych w formacie .WAV PCM, o częstotliwości próbkowania z zakresu 8 kHz – 48 kHz. Odtwarzacz wyposażony jest w stereofoniczne wyjście liniowe, stereofoniczne wejście mikrofonowe, posiada opcje regulacji głośności, oraz opcje regulacji poziomu tonów niskich, średnich i wysokich. Urządzenie obsługuje karty pamięci MicroSD oraz MicroSD HC o pojemnościach od 1 GB do 32 GB. Sterowanie za pomocą komend AT poprzez interfejs RS-232 o szerokim zakresie napięć pracy. Zasilanie napięciem 5 V lub 3,3 V. Niski pobór prądu, funkcje oszczędzania energii, możliwość wyboru kilku prędkości transmisji. Urządzenie jest komponentem przeznaczonym do montażu w układzie nadrzędnym w złączu K-SLOT.

Urządzenie KE-WAV1 jest przeznaczone do implementacji w systemach mikroprocesorowych, w których występuje konieczność powiadamiania dźwiękiem. Dzięki 16-bitowemu przetwornikowi analogowo-cyfrowemu, zdolnemu do rozkodowywania plików PCM WAV z częstotliwością próbkowania do 48 kHz, możliwe jest uzyskanie bardzo dobrych efektów akustycznych, przy całkowitym odciążeniu głównego procesora systemu.

Opis funkcjonalności:

Odtwarzanie 16-bitowych, stereofonicznych plików PCM .WAV z próbkowaniem 8 kHz - 48 kHz

Obsługa kart pamięci MicroSD oraz MicroSD HC o pojemnościach 1 GB - 32 GB

Obsługa systemu plików FAT/FAT32

Stereofoniczne wyjście liniowe

Stereofoniczne wejście mikrofonowe

Możliwość regulacji głośności, poziomu tonów niskich, średnich i wysokich

Zasilanie napięciem 3,3 V lub napięciem 5 V (dwa niezależne piny zasilające)

Sterowanie przez interfejs RS232 kompatybilny z napięciami z zakresu 2,5 V - 6 V, z maksymalną prędkością transmisji wynoszącą 115 200 bps

Sterowanie za pośrednictwem komend AT

Możliwość wyboru odtwarzania stereofonicznego lub monofonicznego

Możliwość resetowania oraz wyciszania sygnałem zewnętrznym, dostępne sygnały zewnętrzne informujące o stanie urządzenia

Trzy diody kontrolne informujące o aktualnym stanie pracy odtwarzacza

Niewielkie wymiary (45 x 41 x 15 mm), dopasowane do złącza K-SLOT

Spełnia wymogi dyrektywy RoHS

Podstawowe zastosowania:

Systemy alarmowe

Interfejsy maszyn i urządzeń

Systemy powiadamiania publicznego (na stacjach kolejowych, dworcach autobusowych)

Interaktywne urządzenia RTV/AGD

Reklamy dźwiękowe

Udogodnienia dla osób niewidomych

Powiadamianie głosowe w pojazdach

Elementy zabawek

Pliki do pobrania

Dokumentacja techniczna

Deklaracja zgodności RoHS

Biblioteki Eagle
