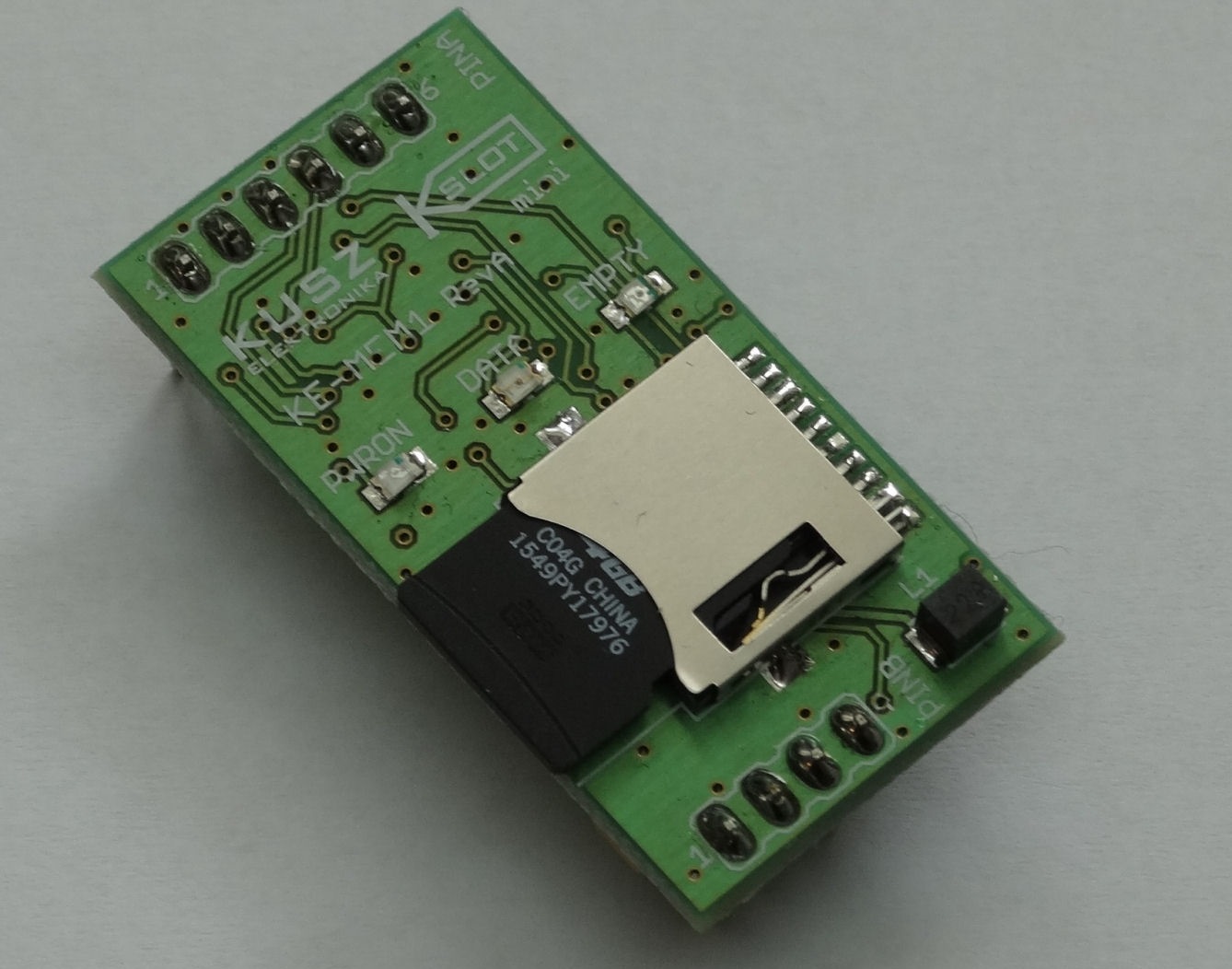

KE-MEM1 - Moduł karty pamięci Micro SD

Uniwersalny moduł karty pamięci Micro SD pozawala na rozbudowanie urządzeń elektronicznych o funkcję zapisu i odczytu danych z karty Micro SD. Moduł umożliwia dołączenie do urządzenia pamięci o relatywnie dużej pojemności. Moduł komunikuje się z mikrokontrolerem nadrzędnym przez interfejs SPI. Funkcja trybu oszczędzania energii pozwala na wyłączenie karty oraz zminimalizowanie poboru prądu, co pozwala na zastosowanie modułu w urządzeniach zasilanych bateryjnie.

Podstawowa funkcjonalność:

Obsługa kart Micro SD oraz Micro SD HC

Komunikacja poprzez interfejs SPI z maksymalną częstotliwością 20 MHz

Współpraca z systemami zasilanymi napięciem 5 V / 3,3 V

Wbudowany bufor automatycznie dopasowujący poziomy napięć interfejsu SPI

Wyprowadzenie pozwalające na wyłączenie urządzenia (wraz z kartą pamięci) w celu oszczędzania energii

Wyprowadzenie pozwalające na kontrolę obecności karty w złączu

Diody LED informujące o zasilaniu karty, zapisie/odczycie danych, oraz o braku karty w złączu

Niewielkie wymiary, dopasowane do złącza K-SLOT Mini (22 x 41 x 15 mm)

Spełnia wymogi RoHS

Przykładowe zastosowania:

Systemy akwizycji danych

Systemy nagrywania/odtwarzania multimediów

Alternatywa dla pamięci Flash/EEPROM o dużej pojemności

Pliki do pobrania

Dokumentacja KE-MEM1

Deklaracja zgodności RoHS

Biblioteki Eagle

Przydatne linki

PetitFAT

FatFS
